第 28 章：带标量着色的表面查看器

学习目标

本章把前面分散的 Reader、vtkPolyData、Mapper、Actor、颜色表和相机组成一个能使用的查看器。完成后，你应能解释：文件中的坐标和标量如何进入渲染管线；为什么选择数组与设置颜色范围是两件事；导入陌生文件时应该先核对哪些数据。完整代码在第 9 阶段表面示例，入口脚本是 src/surface.js。

28.1 需求先落到对象上

查看器要支持读取教学文件与本地 VTP、显示多边形、切换单分量 Point Data、设置映射范围、切换线框与重置相机。相应的对象链是：

surface.vtp / 本地 File
        ↓ vtkXMLPolyDataReader
vtkPolyData（Points + Polys + Point Data）
        ↓ vtkMapper + vtkLookupTable
vtkActor → vtkRenderer → vtkRenderWindow

Three.js 中你可能会把位置、索引和颜色塞进 BufferGeometry，再交给 Mesh 与材质。这里的对应关系并非一一同名：VTP 的 Points 是顶点坐标，Polys 是单元连接，PointData 是随点存储的数组；vtkMapper 决定读取哪个数组并如何转成颜色，vtkActor 保存表示方式和场景位置。底层仍然生成三角形供 WebGL 绘制，但应用中的数据结构保留了“数据在点上还是单元上”的语义。

本例数据由固定公式生成：31×31 个点组成 1800 个三角形，两个 Point Data 数组名为 Height 与 Heat，均无物理单位。它们不是地形测量或医学数据。你可以运行示例目录中的 npm run generate:data 重建文件；生成脚本也同时产生第 29、30 章的体数据。

28.2 先读取，再检查输出

vtkXMLPolyDataReader 针对 VTK XML PolyData，即 .vtp。网页中的默认读取顺序是：

const reader = vtkXMLPolyDataReader.newInstance();
await reader.setUrl('/sample/surface.vtp');
const polydata = reader.getOutputData(0);
if (!polydata?.isA('vtkPolyData')) throw new Error('文件没有输出 vtkPolyData');

setUrl() 完成异步下载与解析后，再取输出。getOutputData(0) 指第一个输出；本查看器面向单 Piece VTP。一个 VTP 有多个 Piece 时，不能只取第一个就声称显示了全部文件。检查 getNumberOfPoints()、getPolys().getNumberOfCells()，比看到一个空画布时盲目调相机有效得多。本例预期为 961 点与 1800 个多边形单元。

本地文件入口不需要上传到服务器。浏览器的 File.arrayBuffer() 读取字节后，交给同一个 Reader：

const buffer = await file.arrayBuffer();
const localReader = vtkXMLPolyDataReader.newInstance();
const parsed = localReader.parseAsArrayBuffer(buffer);
if (!parsed) throw new Error('VTP 解析未成功');
const polydata = localReader.getOutputData(0);

Reader 对象单独保存，保证其输出与当前数据对应。示例用递增的 loadSequence 排除竞态：若用户在旧请求未结束时选择新文件，旧请求完成后不能覆盖新结果。失败时把错误显示在状态区，成功时才启用颜色与线框控件。

关于浏览器构建

固定版本 @kitware/vtk.js 37.4.2 的 XML Reader 引入 xmlbuilder2；该依赖的默认入口包含 Node 的 events，直接让 Vite 打包会在浏览器启动时报 events.EventEmitter 不存在。本示例在 vite.config.js 把这一依赖指向 xmlbuilder-browser.js，用浏览器 DOMParser 提供 XML Reader 实际需要的 create(xml).root() 和节点遍历接口。这个适配器只覆盖本示例使用的读取路径；若加入 XML Writer 或其他 xmlbuilder2 功能，应另行核对。遇到“构建成功但页面没有运行”的情况，应看浏览器 Console，不能只看 npm run build。

28.3 数组属于哪里，决定怎样选择

文件载入后，示例从 polydata.getPointData().getArrays() 取候选数组，仅保留单分量、元组数等于点数的数组：

const arrays = polydata.getPointData().getArrays().filter((array) =>
  array.getNumberOfComponents() === 1 &&
  array.getNumberOfTuples() === polydata.getNumberOfPoints()
);

这是有意收窄的教学查看器：它不把 Cell Data 当 Point Data，也不擅自把三分量向量解释成单一标量。若自己的文件只有 Cell Data，页面会单色显示，并提示没有可用的单分量 Point Data。要支持 Cell Data，需要改 Mapper 的 scalar mode 和数组列表来源；要显示向量长度，还需要明确分量或模长的定义。

选中数组后，关键配置是：

mapper.setInputData(polydata);
mapper.setScalarModeToUsePointFieldData();
mapper.setColorByArrayName(array.getName());
mapper.setScalarVisibility(true);

setInputData 连接几何，setScalarModeToUsePointFieldData 指定数组关联方式，setColorByArrayName 指定哪个字段用于着色，setScalarVisibility 决定是否应用标量颜色。取消标量着色后，Actor 的单色 vtkProperty.setColor() 才容易直接观察。线框按钮只更改 actor.getProperty().setRepresentationToWireframe()；它不重新生成数据。

28.4 原始范围与显示范围

array.getRange() 给出当前数组的数值范围；颜色映射范围决定哪些数值落在色带两端。二者可以不同。例如 Heat 的原始范围约为 [20.00, 95.61]，把映射最小值改为 10 会改变颜色分配，却不会把数组中的最小值改成 10。

const [dataMin, dataMax] = array.getRange();
mapper.setScalarRange(displayMin, displayMax);
lookupTable.setMappingRange(displayMin, displayMax);
lookupTable.build();

“自动使用当前数组范围”让两个显示端点跟随 getRange()；关闭自动后可手填。输入必须是有限数，而且最小值小于最大值。切换 Height 与 Heat 时，示例重新读取新数组范围并更新字段说明。不要用旧字段的范围去比较新字段，尤其当它们的单位或含义不同。

色带也应与实际颜色表一致。本例调用 Mapper 所用 vtkLookupTable.mapScalars() 对等距样本着色，再把所得 RGBA 值放入 HTML 渐变。这样色带并非凭印象写出的装饰；但它只是颜色说明，不会把深度、光照或透明度效果编码进去。若修改颜色表的 hue、颜色节点或离散方式，应同步重新采样色带。

28.5 相机、交互与一次完整操作

vtkGenericRenderWindow 提供 Renderer、RenderWindow 与交互器；Viewer 的固定重置视角设置焦点、位置、up 向量、平行投影及裁剪范围。先有非空数据再让 Actor 可见，避免初始布局触发渲染时 Mapper 报没有输入。通常数据导入后可以调用 resetCamera()；本例为了让教学文件的各次比较拥有同一视角，采用固定参数。

建议按下面顺序操作，而非只确认“画出来了”：

  1. 打开表面页，核对 961 点、1800 单元及两个数组。
  2. 选 Heat，观察原始范围与图例；关闭自动范围，将映射最小值改成 10，确认原始范围仍从约 20 开始。
  3. 开启线框，确认显示的是三角形拓扑；取消标量着色，观察 Actor 单色。
  4. 选择本地教学 surface.vtp 再读取一次；若换成自己的文件，先确认 VTP 格式、Piece 数、Point Data 关联方式及数值单位。

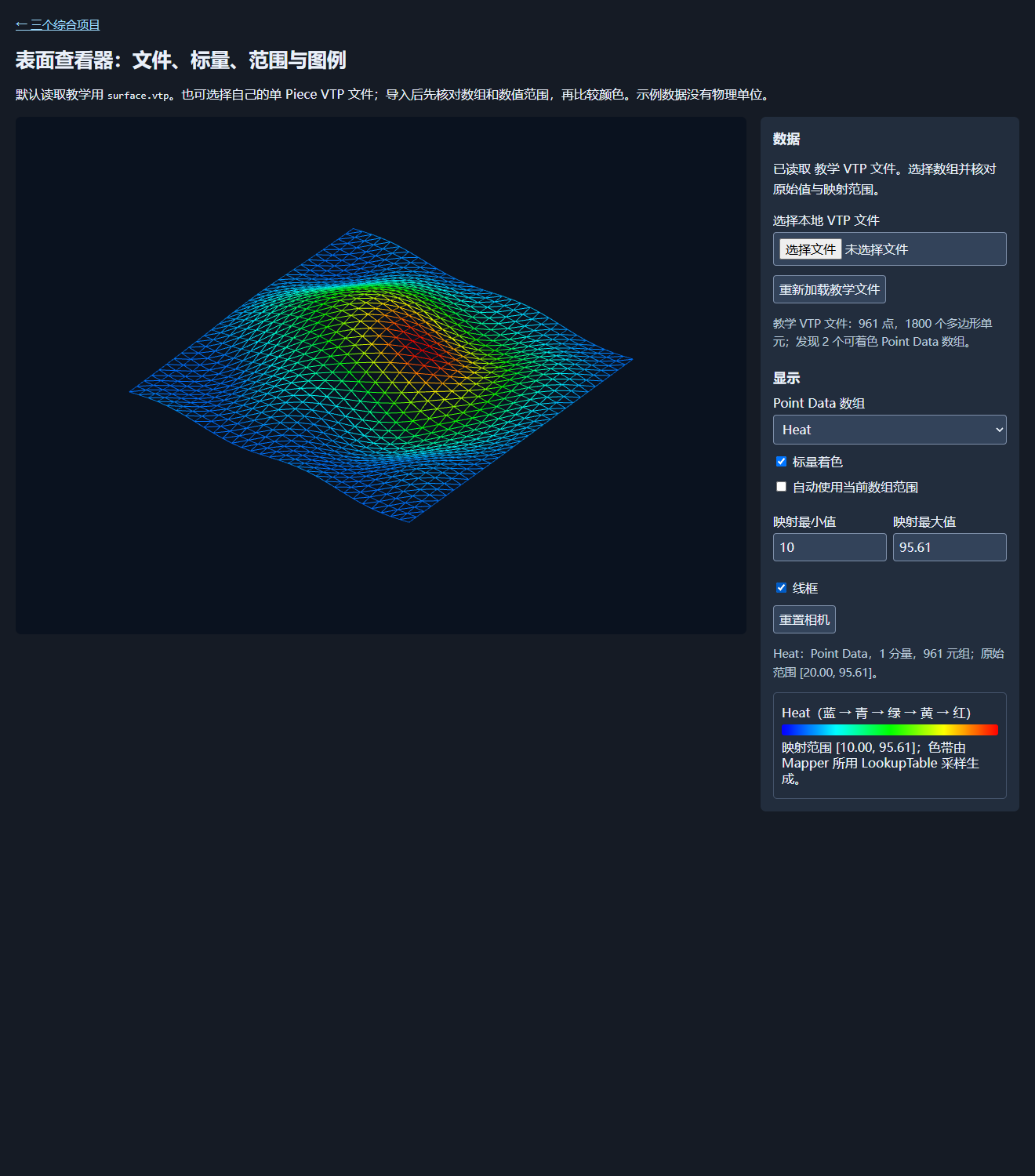

表面查看器：Heat 标量与线框

28.6 常见故障的定位顺序

空画面先查浏览器 Console、网络请求与状态提示，再查输出是否为 vtkPolyData、点和 Polys 是否非空、Actor 是否可见，最后看相机和裁剪范围。单色画面先看数组是否真在 Point Data、元组数是否匹配、scalar visibility 是否开启、数组名是否拼对。颜色与期待不符时打印 getRange() 和显示范围，不要从图例反推数据值。XML 解析失败时确认文件是 vtk.js 当前 Reader 支持的 VTP 编码与数据类型；文件扩展名正确不等于内容可解析。

本章构成可复用的表面查看器骨架。下一章沿用“Reader 产生数据、Mapper 解释数据、Prop 加入 Renderer”的方式，但输入换成三维采样场，显示分成切片与体渲染两条管线。
